A légiközlekedési kábelek esetében a tömör és sodrott vezetékek közötti különbségek megértése alapvető fontosságú az optimális teljesítmény, biztonság és megbízhatóság biztosítása érdekében a repülési alkalmazásokban. Tapasztalt légiközlekedési kábel-szállítóként első kézből tapasztalhattam, hogy a két vezetéktípus közötti választás hogyan befolyásolhatja jelentősen a légiközlekedési rendszerek működését. Ebben a blogban bemutatom a légiközlekedési kábelek tömör és sodrott vezetői közötti fő különbségeket, azok előnyeit és hátrányait, valamint azokat a tényezőket, amelyeket figyelembe kell venni a légi közlekedési igényeinek megfelelő típus kiválasztásakor.
Fizikai szerkezet
A legszembetűnőbb különbség a tömör és a sodrott vezetők között a fizikai felépítésükben rejlik. A tömör vezetők egyetlen tömör fémdarabból állnak, jellemzően rézből vagy alumíniumból. Ez a kialakítás sima és folyamatos utat kínál az elektromos áram számára, ami bizonyos alkalmazásoknál előnyös lehet. Másrészt a sodrott vezetékek több kisebb, egymáshoz csavart vagy fonott vezetékből állnak. Ez a konstrukció a sodrott vezetőket rugalmasabbá és tartósabbá teszi szilárd társaikhoz képest.
Rugalmasság és tartósság
A sodrott vezetők egyik elsődleges előnye a kiváló rugalmasság. A több szál lehetővé teszi, hogy a kábel könnyebben meghajoljon és eltörjön, így ideálisak olyan alkalmazásokhoz, ahol a kábelt szűk sarkok körül kell elvezetni, vagy gyakran kell mozgatni. A repülésben, ahol a kábeleket gyakran szűk helyeken szerelik fel, és vibrációnak és mozgásnak vannak kitéve, a sodrott vezetők rugalmassága jelentős előnyt jelent.
A rugalmasság mellett a sodrott vezetők általában tartósabbak is, mint a tömör vezetők. A több szál egyenletesebben osztja el a feszültséget, csökkentve a hajlítás, csavarás vagy vibráció miatti törés kockázatát. Ez a sodrott vezetékeket jobb választássá teszi olyan alkalmazásokhoz, ahol a kábel valószínűleg hosszabb ideig mechanikai igénybevételnek van kitéve.
Elektromos vezetőképesség
Bár mind a tömör, mind a sodrott vezetők képesek hatékonyan vezetni az elektromosságot, van néhány különbség az elektromos vezetőképességükben. A tömör vezetők általában kisebb ellenállással rendelkeznek, mint a sodrott vezetők, mivel az egyetlen, tömör fémdarab közvetlenebb utat biztosít az elektromos áram számára. Ez kisebb teljesítményveszteséget és jobb általános elektromos teljesítményt eredményezhet, különösen nagyáramú alkalmazásoknál.
A szilárd és sodrott vezetők közötti vezetőképesség különbség azonban gyakran elhanyagolható a legtöbb légi közlekedési alkalmazásban. A kettő közötti választás általában inkább a mechanikai tényezőkön alapul, mint például a rugalmasságon és a tartósságon, nem pedig az elektromos vezetőképességen.
Telepítés és leállítás
A telepítési és leállítási folyamat attól függően is változhat, hogy tömör vagy sodrott vezetéket használ. A tömör vezetőket általában könnyebb lezárni, mert merevebbek és kevésbé kopnak. Könnyen beilleszthetők a kivezetésekbe és csatlakozókba, az egyszálas szál megkönnyíti a jó elektromos csatlakozás biztosítását.
A sodrott vezetők viszont nagyobb odafigyelést igényelnek a beszerelés és a lezárás során. A több szálat megfelelően meg kell csavarni és rögzíteni kell, hogy megakadályozzák a kopást és biztosítsák a megbízható csatlakozást. Speciális eszközökre és technikákra lehet szükség a sodrott vezetékek megfelelő lezárásához, ami növelheti a telepítési időt és költséget.
Költség
A költség egy másik tényező, amelyet figyelembe kell venni a tömör és a sodrott vezetékek közötti választás során. A tömör vezetők gyártása jellemzően olcsóbb, mint a sodrott vezetőké, mivel kevesebb anyagot és egyszerűbb gyártási folyamatot igényelnek. Ugyanakkor figyelembe kell venni a telepítési és karbantartási költségeket is. Egyes esetekben a sodrott vezetékek használatának többletköltségét ellensúlyozhatja azok hosszabb élettartama és alacsonyabb meghibásodási kockázata.
Alkalmazások a repülésben
A repülésben a tömör és sodrott vezetőknek is megvan a helyük. A tömör vezetékeket gyakran használják olyan alkalmazásokban, ahol a kábel a helyére van rögzítve, és nem kell rugalmasnak lennie, például egyes statikus vezetékrendszerekben. Nagyáramú alkalmazásokhoz is alkalmasak, ahol az alacsony ellenállás elengedhetetlen.
A sodrott vezetőket viszont széles körben használják a repülésben olyan alkalmazásokban, ahol a rugalmasság és a tartósság kulcsfontosságú. Általában megtalálhatók a repülőgép-vezérlő rendszerekben, a repüléselektronikában és más olyan területeken, ahol a kábelt szűk helyeken kell elvezetni, és ellenállnak a vibrációnak és a mozgásnak. Például a repülőgép-irányító kábeleknél a sodrott vezetékek rugalmassága lehetővé teszi a repülésirányítás zavartalan működését, míg tartósságuk hosszú távú megbízhatóságot biztosít.
Csatlakozó kompatibilitás
A repülési kábelek kiválasztásakor fontos figyelembe venni a vezetékek és a csatlakozók kompatibilitását. A különböző típusú csatlakozókat úgy tervezték, hogy tömör vagy sodrott vezetékekkel működjenek, és a nem megfelelő típusú vezeték használata rossz elektromos csatlakozást és potenciális biztonsági kockázatokat eredményezhet.

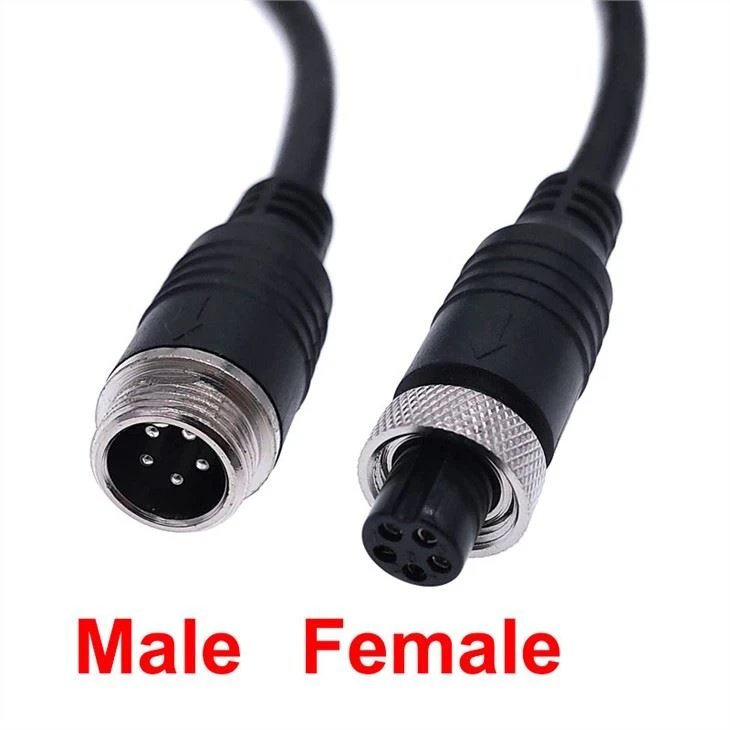

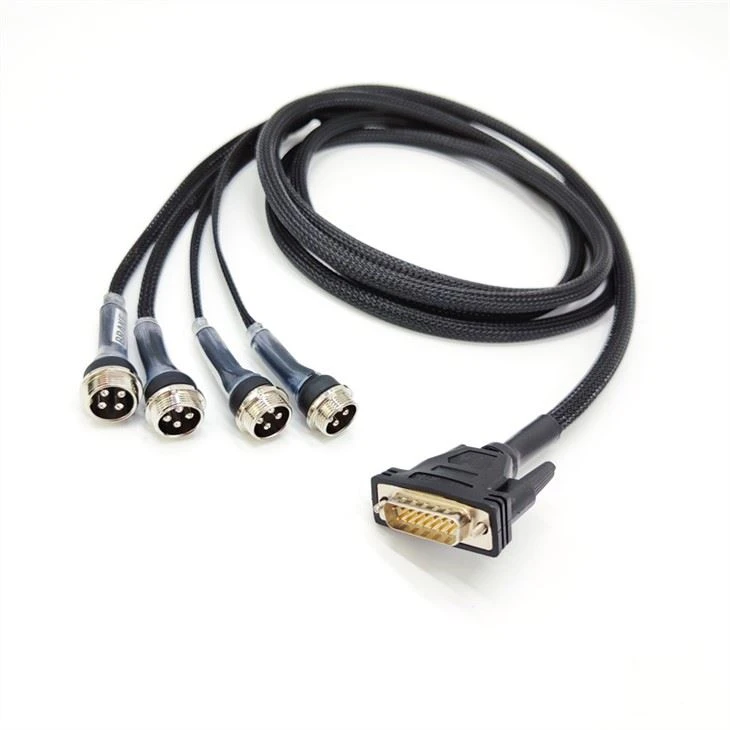

Például aGX12 anya dugasz kábel Csatlakozónépszerű választás a repülésben, és fontos annak biztosítása, hogy a kábelvezetők kompatibilisek legyenek az ilyen típusú csatlakozókkal. Hasonlóképpen aHegesztőgép kábelcsatlakozójaésAutóipari kábelköteg csatlakozókspeciális követelményeket támasztanak a vezeték típusára és méretére vonatkozóan.
Tényezők, amelyeket figyelembe kell venni a választás során
Amikor dönt a tömör és a sodrott vezetékek között a légi közlekedési kábelek igényeinek megfelelően, több tényezőt is figyelembe kell venni:
- Mechanikai követelmények: Ha a kábelnek rugalmasnak és mechanikai igénybevételnek kell lennie, a sodrott vezetékek a jobb választás. Ha a kábel a helyén van rögzítve, és nincs kitéve sok mozgásnak, a tömör vezetékek elegendőek lehetnek.
- Elektromos követelmények: Vegye figyelembe az alkalmazás áramterhelhetőségi és ellenállási követelményeit. Míg a tömör vezetők általában kisebb ellenállással rendelkeznek, a különbség a legtöbb esetben nem jelentős.
- Telepítés és leállítás: Értékelje a telepítés és leállítás egyszerűségét. A tömör vezetők könnyebben lezárhatók, de a sodrott vezetők alkalmasabbak lehetnek összetett útválasztásra.
- Költség: Hasonlítsa össze a kábel kezdeti költségét, valamint a telepítési és karbantartási költségeket a kábel élettartama alatt.
Következtetés
Összefoglalva, a légiközlekedési kábelekben a tömör és sodrott vezetők közötti választás számos tényezőtől függ, beleértve a mechanikai követelményeket, az elektromos vezetőképességet, a telepítést és a lezárást, valamint a költségeket. Légiközlekedési kábelek szállítójaként megértem annak fontosságát, hogy kiváló minőségű kábeleket biztosítsunk, amelyek megfelelnek az egyes ügyfelek egyedi igényeinek. Akár rugalmas, strapabíró kábelre van szüksége egy összetett légiközlekedési rendszerhez, akár költséghatékony megoldásra statikus huzalozási alkalmazásokhoz, nálunk a szakértelem és a termékek segítenek a megfelelő választásban.
Ha a légiközlekedési kábelek piacán dolgozik, és kérdései vannak a tömör vagy sodrott vezetékekkel kapcsolatban, vagy ha készen áll megvitatni konkrét igényeit, akkor azt javasoljuk, forduljon hozzánk. Szakértői csapatunk készen áll, hogy segítsen Önnek kiválasztani a legjobb kábelmegoldást az Ön légi közlekedési igényeihez.
Hivatkozások
- Grover, FW (1946). Induktivitás számítások: munkaképletek és táblázatok. Dover kiadványok.
- Neher, JH és McGrath, MH (1957). Kábelrendszerek hőmérsékletemelkedésének és teherbírásának kiszámítási módszere. AIEE Transactions, III. rész: Power Apparatus and Systems, 76(3), 752–772.
- Amerikai Egyesült Államok Közlekedési Minisztériuma, Szövetségi Légügyi Hivatal. (2016). Repülőgép elektromos rendszerek kézikönyve.
