Az autógyártás igényes világában minden alkatrésznek ki kell bírnia az állandó mozgást. Ezek közül az elektromos csatlakozók-a járművenként gyakran százban vagy ezres számban-egy egyedülálló és könyörtelen ellenféllel szembesülnek: a vibráció-kimerültséggel. Az a követelmény, hogy az autóipari csatlakozóknak meg kell felelniük a rendkívül szigorú vibrációs és mechanikai kifáradási szabványoknak, nem önkényes specifikáció; ez a jármű biztonsága, funkcionalitása és hosszú élettartama szempontjából megkérdőjelezhetetlen -feltétel. Ellentétben a helyhez kötött fogyasztói eszközökkel, az autó az állandó, több-tengelyű vibráció platformja, ahol az elektromos folytonosság nem a „ha” kérdése, hanem a „meddig” garancia.

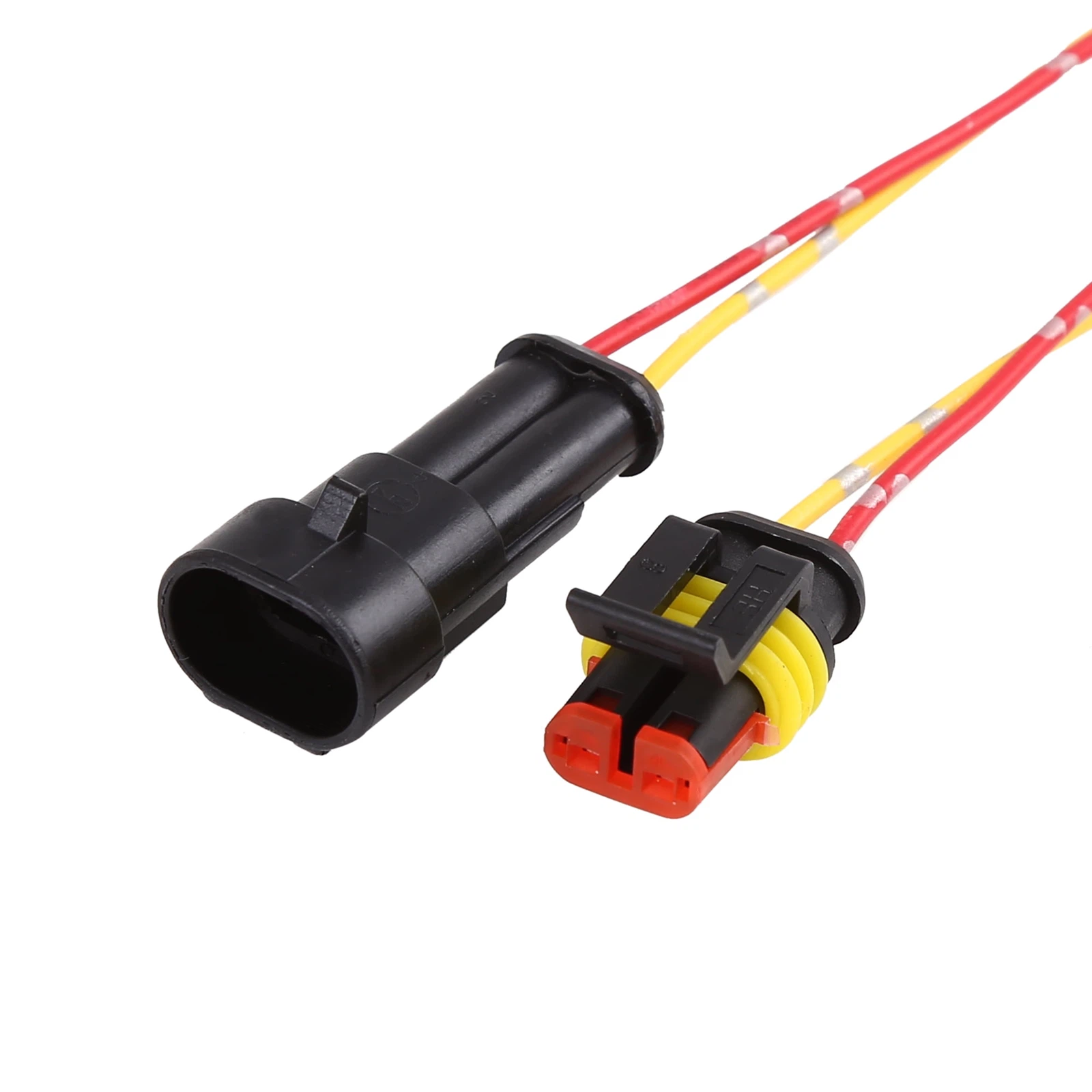

A könyörtelen autóipari vibrációs környezet
A jármű vibrációs profilja összetett, mindenütt jelenlévő és pusztító:
- Több-tengely és széles spektrum:A rezgések a motorból, a sebességváltóból, az úthibákból és az alváz dinamikájából erednek. Mindhárom tengelyen (X, Y, Z) és széles frekvenciaspektrumon fordulnak elő, az alacsony-frekvenciás test-gurulástól a magas-frekvenciás motorharmonikusokig.
- Folyamatos és kumulatív:Ez nem időszakos esemény. Egy jármű 150,{2}} mérföldes élettartama során egy csatlakozó több milliárd terhelési ciklust is kibír. Emiatt a vibráció az anyagfáradás és a kopási mechanizmusok elsődleges hajtóereje, amelyek lassan rontják a teljesítményt.
- Felerősítve a kulcsfontosságú helyeken:A motortérben, a sebességváltón vagy a felfüggesztésben/keréktérben lévő csatlakozók a legsúlyosabb g{0}erőknek vannak kitéve, így ezek tervezési kritériumai a legszigorúbbak.
Az alapvető meghibásodási mechanizmus: koptató korrózió
A vibrációnak a csatlakozókra gyakorolt legálomosabb hatása nem a durva mechanikai törés, hanem egy mikroszkopikus jelenség, amelyet korróziónak neveznek. Ez az elsődleges oka annak, hogy a vibrációs szabványok olyan kritikusak.
- A folyamat:Rezgés hatására az összekapcsolt tű és foglalat mikro{0}}relatív mozgást tapasztal (általában 10-100 mikrométeres tartományban). Ez a mozdulat elegendő ahhoz, hogy áttörje az érintkezők vékony, védőfelületét (általában ón vagy arany).
- A kémiai reakció:A kitett nem nemesfém (jellemzően rézötvözet) levegő és nedvesség jelenlétében oxidálódik. Ez az oxid (pl. réz-oxid) kemény, nem -vezető kerámia.
- Az elektromos következmények:Az oxidrészecskék felhalmozódnak az érintkezési felületen, és szigetelőként működnek. Ez az érintkezési ellenállás (CRES) drámai és instabil növekedését okozza.
- A kudarc:A megnövekedett érintkezési ellenállás feszültségeséshez, jelintegritási problémákhoz, helyi fűtéshez (I²R veszteségek) és végső soron szakaszos csatlakozásokhoz vagy teljes áramköri meghibásodáshoz vezet. Ez a járművekben szórványos szenzorhibákban, figyelmeztető lámpákban, infotainment hibákban vagy a hajtáslánc meghibásodásában nyilvánul meg.
Az iparág válasza: Szigorú rezgésvizsgálati szabványok
Az autóipar szigorú és szabványos hitelesítési teszteket dolgozott ki, hogy egy jármű élettartamának rövidített időkereten belüli vibrációját szimulálja. Ezeket olyan specifikációk rögzítik, mint az USCAR-2 (USA), az LV214 (német autógyártók) és különféle ISO szabványok.
- Szinuszos és véletlenszerű vibrációs profilok:Ellenőrzött{0}}frekvenciás söprésekkel és valósághű, véletlenszerű rezgésspektrumokkal teszteli az alany csatlakozóit, amelyek utánozzák a tényleges útadatokat.
- Helyszíni megfigyelés:Lényeges, hogy a csatlakozók elektromos feszültség alatt és terhelés alatt rezegnek. Folyamatos alacsony-szintű "monitoráram" halad át az áramkörön, hogy észleljen minden pillanatnyi folytonosságot vagy egy szigorú küszöböt meghaladó ellenállás-csúcsot (pl. 1 mikroszekundumos megszakítás vagy 1 ohmos növekedés). Ez felfogja azokat az időszakos meghibásodásokat, amelyek az idegeskedés jellemzői.
- Hőmérséklet és páratartalom ciklus:Gyakran hőciklussal (pl. hőmérséklet/páratartalom/rezgés, THV-teszt) kombinálva hajtják végre a korróziós folyamatok felgyorsítása és a burkolat körülményei között történő replikáció érdekében.
- A "8-mintás" teszt:Szabványos tartóssági sorozat, amely a vibrációt hőciklussal és mechanikai ütéssel kombinálja, és a csatlakozó teljes életciklusát képviseli.
Tervezési stratégiák a vibrációs fáradtság leküzdésére
A tesztek sikeres teljesítése és a helyszíni megbízhatóság biztosítása érdekében a csatlakozómérnökök sokoldalú tervezési megközelítést alkalmaznak:{0}}
1) Kapcsolat kialakítása és anyagok:
- Nagy{0}}normál erejű tervek:Az anya csatlakozó rugós normálerejének növelése javítja az érintkezési nyomást, ami csökkenti a mikro{0}}mozgást és jobb elektromos gáz-tömítést biztosít.
- Kopásálló{0}}bevonatok:Tiszta ónról (amely hajlamos a kopásra) áttérni az arany{0}}fényezett ónra vagy ezüstötvözetekre, vagy olyan kenőanyagokat használni, amelyeket kifejezetten az oxidképződés és a kopás megakadályozására fejlesztettek ki.
- Kettős- vagy több-sugaras érintkezőrendszerek:Ezek a kialakítások redundáns érintkezési pontokat biztosítanak, biztosítva, hogy még ha egy pont leromlik is, maradjon egy alternatív áramút.
2) Csatlakozóház és zárszerkezet:
- Robusztus elsődleges és másodlagos zárak:A csatlakozóháznak rendelkeznie kell egy CPA (csatlakozóhelyzet-biztosítás) retesszel és egy TPA (Terminal Position Assurance) zárral. Ezek a tulajdonságok megakadályozzák, hogy a csatlakozó szétváljon, és a kapcsok kimozduljanak a vibráció miatt.
- Húzásmentesítés és huzalkezelés:A megfelelő kábelhüvelyek és feszültségmentesítő bilincsek kritikus fontosságúak annak megakadályozása érdekében, hogy a vibrációs energia közvetlenül a kivezetés és a vezeték közötti törékeny krimpelési felületre kerüljön át, ami gyakori hibapont.
3) Rendszerintegráció:
- Biztonságos rögzítési pontok:A csatlakozókat integrált konzolokkal vagy fülekkel kell megtervezni a jármű karosszériájához vagy alkatrészéhez való biztonságos rögzítéshez, megakadályozva a teljes szerelvény rezonanciáját.
- Modularitás és tömítés:Sok csatlakozó tömítőgyűrűket tartalmaz; ezeknek meg kell őrizniük elasztomer tulajdonságaikat és nyomásállóságukat a vibráció teljes élettartama alatt, hogy megakadályozzák a nedvesség bejutását.
Következtetés: Az autóipari villamosítás alappillére
Ahogy a járművek elektromos (EV) és autonóm (ADAS) platformokká fejlődnek, a rezgésálló{0}}csatlakozók jelentősége csak fokozódik. Az elektromos autók nagyobb áramerősséget és érzékenyebb alacsony feszültségű érzékelőhálózatokat hordoznak, ahol a stabil érintkezési ellenállás a legfontosabb az akkumulátor biztonsága és a vezérlőrendszer pontossága szempontjából. A csatlakozó már nem passzív híd, hanem aktív biztonsági alkatrész.
A szigorú vibrációs kifáradási szabványoknak való megfelelés ezért a csatlakozók minőségének bizonyítéka, és előfeltétele a modern járművekben való használatának. Ez a mérnöki diadal a stabil, statikus elektromos kapcsolat létrehozásában egy mélyen dinamikus mechanikai világban. Az autógyártók és a beszállítók számára ez egy könyörtelen törekvés a nulla elektromos megszakításra-, amely biztosítja, hogy minden kapcsolat ugyanolyan megbízható legyen, mint maga a jármű.
