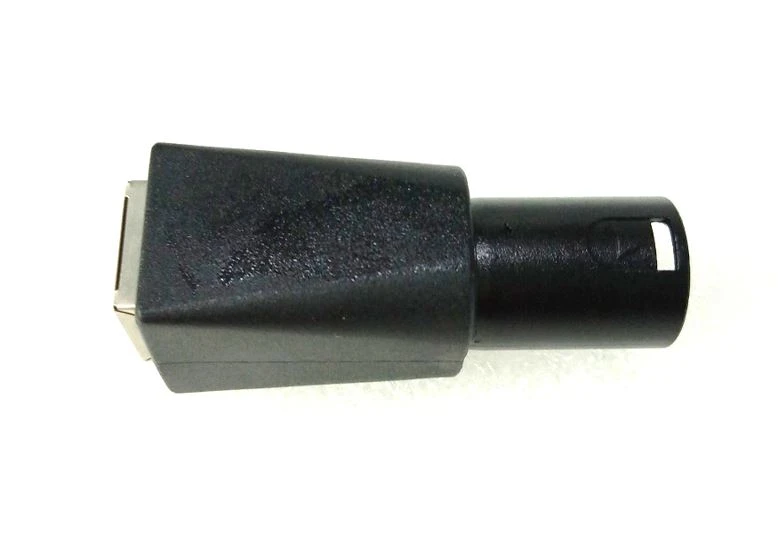

XLR aljzat RJ45 dugóhoz csatlakozó

Gyári XLR aljzat RJ45 dugóhoz csatlakozó

XLR nő – RJ45 nő

XLR nő – RJ45 nő

XLR nő – RJ45 nő

XLR anya RJ45 férfi

XLR anya RJ45 férfi

XLR anya RJ45-höz

Az XLR, közismert nevén Cannon, a közvetlen hangátvitel tekintetében teljesen különbözik az RCA (Lotus Head Interface) analóg audiokábeltől. A Balanced Analog Audio interfész két csatornát használ ugyanazon jel továbbítására, de ellentétes fázisban. Jel. A vevőkészülék kivonja ezt a két jelkészletet, és az interferenciajelet kioltja, ezáltal jó minőségű analóg jelet kap. Ez a fajta csatlakozó három érintkezőből áll: 1-- Föld; 2-- Hot end (+ szint); 3-- Hideg vég (- szint). Természetesen bizonyos felszerelések előírják, hogy a 3 a hot end ( +szint); 2 a hideg vég (-szint), kérjük, ezen a ponton egyértelműen olvassa el a berendezés kézikönyvét.

Az XLR előnyei

Az XLR csatlakozó a professzionális audiorendszer legszélesebb körben használt csatlakozója. Különféle audiojelek továbbítására használható az audiorendszerben. Általában a szimmetrikus bemeneti és kimeneti kapcsokat az XLR csatlakozó köti össze. Bizonyos értelemben az XLR csatlakozók használata a professzionális audiorendszerek egyik jellemzője is, amelyek különböznek a polgári hangzástól. Az előnyök a következők:

a. A kiegyensúlyozott átviteli módszer erős interferencia-elhárító képességgel rendelkezik, és jó nagy távolságú (100 méternél nem nagyobb) átvitelre.

b. A rugós reteszelő berendezéssel a csatlakozás megbízható és nem könnyű lehúzni.

c. A csatlakozó határozza meg a jel áramlási irányát a csatlakozási hibák elkerülése érdekében.

Az XLR csatlakozók apa és anya aljzatokra vannak felosztva, az aljzatok pedig apa és anya aljzatokra is fel vannak osztva. A dugós csatlakozó érintkezési pontja egy tű, az anya csatlakozó érintkezési pontja pedig egy aljzat. A nemzetközi egyezmények szerint jelkimeneti csatlakozóként dugós csatlakozókat vagy aljzatokat használnak; jelbemeneti csatlakozóként anyacsatlakozókat és aljzatokat használnak.

Adatátvitelre általában az RJ45 interfészt használják, a legelterjedtebb alkalmazás pedig a hálózati kártya interfész.

Az RJ45 különböző típusú csatlakozók; Az RJ45 fejeknél a sorok sorrendjének megfelelően kétféle módszer létezik, az egyik narancs-fehér, narancssárga, zöld-fehér, kék, kék-fehér, zöld, barna-fehér és barna; a másik: Zöld és fehér, zöld, narancs és fehér, kék, kék és fehér, narancs, barna és fehér és barna; ezért kétféle vonal létezik, amelyek RJ45 csatlakozókat használnak: egyenes és keresztvonal.

RJ45 hálózati kártya interfész

10 100A base tx RJ45 interfész egy gyakran használt Ethernet interfész, amely 10 és 100 millió adaptív hálózati kapcsolati sebességet támogat. Kétféle elterjedt RJ45 interfész létezik: az Ethernet hálózati kártyákhoz használt DTE típusok, a router Ethernet interfészek stb., valamint a hasznos DCE típusok switchekhez stb. kommunikációs berendezés”. Bizonyos értelemben a DTE berendezéseket "aktív kommunikációs berendezéseknek", a DCE berendezéseket pedig "passzív kommunikációs berendezéseknek" nevezik. Ha két azonos típusú eszköz használja az RJ45 interfészt a csatlakozáshoz és a kommunikációhoz, akkor keresztkábelt kell használniuk a csatlakozáshoz.

RJ45 hálózati kábel csatlakozó

Az RJ45 típusú hálózati kábeldugó, más néven kristálydugó, összesen nyolc maggal rendelkezik, és széles körben használatos hálózati kábelek (úgynevezett 5. kategóriás kábelek vagy csavart érpár) összekötésére a LAN és az ADSL szélessávú internethasználók hálózati berendezései között.
